- Specifications
|
Model 型號 |
1325 |
|
Product 產品名稱 |
Milling & Vibration Vertical cutting machine 震動刀雕刻機 |
|
Working Table 工作臺面尺寸 |
1300 x 2500mm x 200mm |
|
Max Material Thickness 最高材料厚度 |
200mm |
|
Repeat Precision 重複定位精度 |
＜0.05mm/1000mm |
|
Vacuum Pump 檯面真空 |
7.5 Kw |
|
Main Structure 床身、龍門 |
Steel square tube welding 方鋼焊接機床精加工運行更穩定 方鋼大龍門 |
|
Head Driving Motor 運行電機 |
Delta Taiwan & Nidec Shimpo reducer 臺灣台達750W伺服電機+新寶減速機 |
|

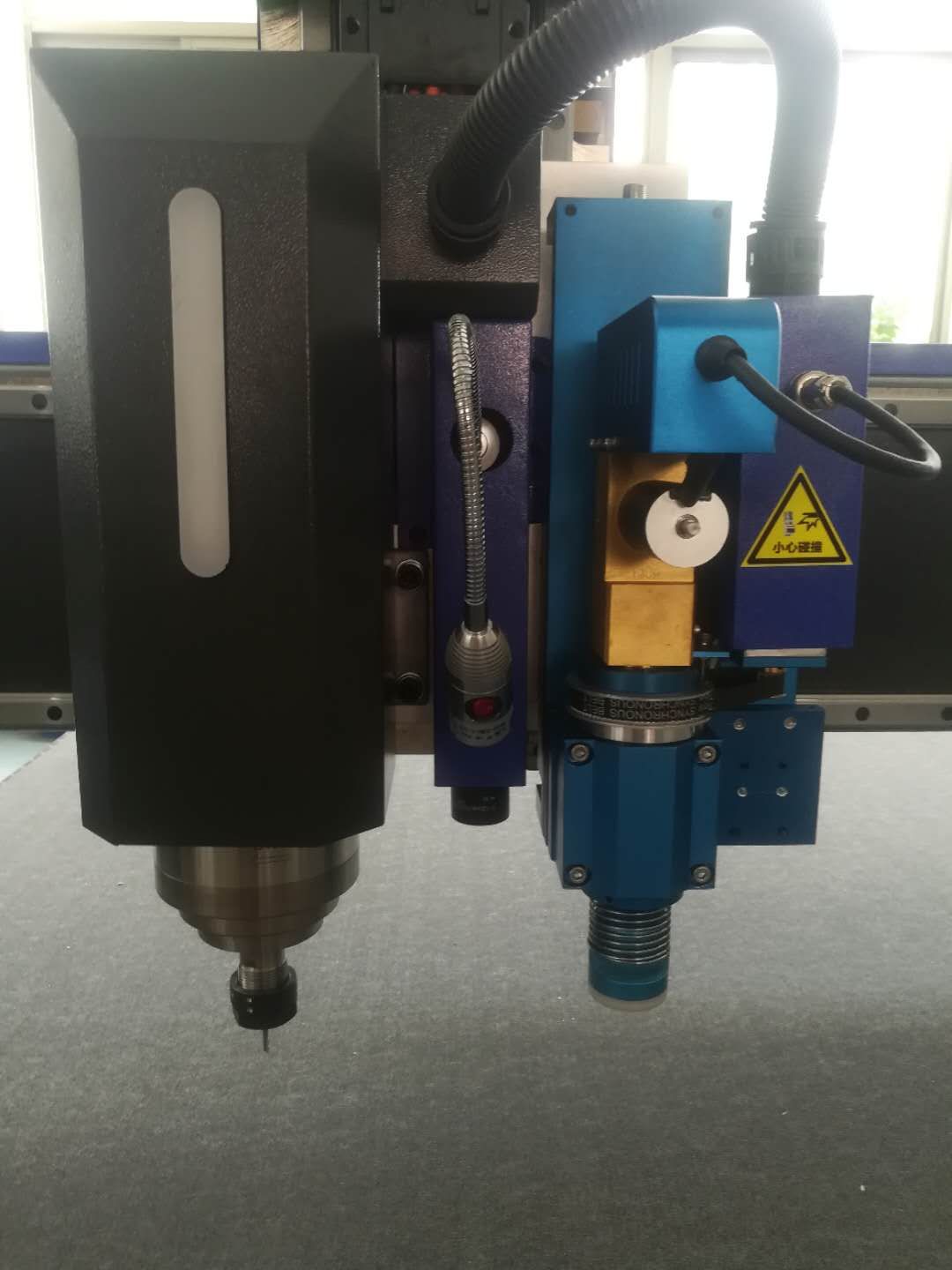

Spindle Motor 主軸功率 |
Water Cooling Spindle 3.2kw 主軸水冷主軸3.2千瓦+震動刀頭 |
|
Spindle Speed 主軸轉速 |
6000 ~ 24000 rpm |
|
Voltage 工作電壓 |
220V 50hz / 380V50hz |
|
Max Speed 最大空行速度 |
20m/min |
|
Driving Method 傳動方式 |
|
|
X |
Square rail rack & Delta Servo Motor 750W |
|
Y |
Square rail rack & Delta Servo Motor 750W X 2 |
|
Z |
Ballscrew & Delta Servo Motor 750W |
|
Controlling System 控制系統 |
Mark 馬刻系統 |
|
Inverter 變頻器 |
BEST 貝士德變頻器 |
|
Linear Guideway 方軌型號 |
HIWIN 國產上銀25軌+25滑塊 |
|
Lubricating System 注油 |
Auto lubricating Feeding system 自動注油保養系統 |
|
Spindle Cooling System 主軸冷卻方式 |
Water Cooling 水冷 |
|
Dimension 外形尺寸 |
L 3100mm X W 2100mm X H1600mm |
|
Weight 總重量 |
1000kg |
